«Спираль» против «Шаттла»

Примерно в 1964-м группа учёных и специалистов ЦНИИ 30 ВВС разработала концепцию создания принципиально новой Воздушно-Космической Системы, которая наиболее рационально интегрировала в себе идеи самолёта, ракетоплана и космического объекта.
На начало программы «Спираль» повлияло начало работ по американской программе «Dyna Soar». Выбор облика орбитального самолёта «Спираль» производился не совсем на пустом месте. При выборе компоновки и алгоритмов управления орбитального самолёта «Спираль» конструкторы внимательно следили за американскими работами и испытаниями беспилотных аппаратов «ASSET» (1963—1965) и «SV-5D» (1966—1967). К моменту выпуска в СССР аванпроекта «Спирали» в США уже проводились исследование пилотируемых гиперзвуковых летательных аппаратов на малых скоростях полета («PILOT») и полеты пилотируемых аппаратов «M2-F1», «M2-F2» и «HL-10».
- Northrop HL-10
Результаты этих испытаний были известны в ОКБ Микояна.
Схема системы «Спираль» предполагает разгонный гиперзвуковой самолет с прямоточными воздушно-реактивными двигателями, поднимающийся до стратосферы — и там на скорости в 6 раз выше скорости звука, т.е. примерно 2 км/с, отпускающий в полет относительно простую и дешевую одноступенчатую ракету, полезной нагрузкой которой является компактный орбитальный самолет:
Собственно, вся система в сборе в момент старта с аэродрома должна была выглядеть вот так:
Орбитальный самолет потом садится самостоятельно (причем для посадки у него имеется обычный турбореактивный мотор от истребителя, который запускается в плотных слоях атмосферы). Теряется только дешевая одноступенчатая разгонная ракета.
Схему «Спирали» можно масштабировать в достаточно широких пределах — от маленького одноместного «орбитального разведчика» и до размеров орбитального грузовика. На первом этапе предполагалось создать именно одноместный разведчик:
Как видите, его полезной нагрузкой является фотоаппарат высокого разрешения. Этот фотоаппарат сам по себе чрезвычайно ценен — он стоит больше, чем весь орбитальный самолет, и его возвращение на Землю вместе с отснятым материалом окупало всю затею. В таком виде «Спираль» заменяла низкоорбитальные спутники видовой разведки, причем не просто заменяла — а являлась гораздо более продвинутой системой, поскольку могла активно менять траектории полета, будучи гораздо менее предсказуемой для противника, чем пролёт спутника.
Считается, что существовали и планы использования этих одноместных «спиралей» в качестве орбитальных бомбардировщиков — в этом случае фотоаппарат заменялся на ядерную боеголовку с простым реактивным двигателем для схода с орбиты (в общем-то, почти стандартную боеголовку от МБР, с минимальными переделками).
Также на базе этой одноместной «Спирали» предполагалось построить космический перехватчик для уничтожения вражеских спутников:
На следующем этапе систему предполагалось масштабировать до двухместного грузовика, который мог бы осуществлять обслуживание спутников на орбите и завозить снабжение и экипажи на орбитальные космические станции.
Руководителем проекта «Спираль» был Глеб Евгеньевич Лозино-Лозинский. В ходе программы для отработки создания орбитального самолёта и демонстрации его реализуемости были созданы подпроекты самолёта-аналога МиГ-105.11, а также суборбитальных аппаратов-аналогов БОР-1 (Беспилотный орбитальный ракетоплан), БОР-2, БОР-3 и космических аппаратов БОР-4.
МиГ-105.11 — это фактически упрощенный вариант орбитальной части «Спирали», предназначенный для пилотируемых полетов в атмосфере и отработки управления на снижении и посадке. Наземные испытания начались 2 декабря 1975 года. Испытания на дозвуковой скорости, в том числе и путём сброса с самолёта-носителя Ту-95, проводились до 13 сентября 1978 года включительно. Аппарат успешно летал и садился, двигатель ТРД РД-36-35К (вариант двигателя от стратегического ракетоносца Т-4 КБ Сухого) работал нормально.
Затем планировалось построить уже космическую версию этого самолета, с ЖРД для схода с орбиты, и вывести его в космос на ракете Р-7.
Все аппараты БОР были выполнены в масштабе 1:3 из-за ограниченных энергетических возможностей ракеты-носителя 8К63Б — модифицированной БРСД Р-12. Пуски выполнялись с полигона Капустин Яр.
БОР-1 — 15.07.1969, макетное изделие из текстолита, сгорело при баллистическом спуске;
БОР-2 — 06.12.1969, отказ системы управления, баллистический спуск, сгорел;
БОР-2 — 31.07.1970, успешный полет;
БОР-2 — 22.04.1971, прогар теплозащиты, парашют не вышел, разбился;
БОР-2 — 08.02.1972, успешный полет, аппарат хранится в ЛИИ;
БОР-3 — 24.05.1973, разрушение на высоте 5 км, разбился;
БОР-3 — 11.07.1974, повреждение парашюта, разбился.
Запускавшиеся уже ракетой Космос-3М (11К65М-РБ) космические аппараты серии БОР-4 представляли собой беспилотные экспериментальные аппараты на основе БОР-3. Их запустили 5 штук. БОР-4С 5 декабря 1980 года совершил суборбитальный полет, остальные 4 аппарата под названием ИСЗ Космос-1374 и так далее летали по орбите 1-1.5 витка, а затем совершили сход с орбиты и посадку на землю. Два успешно приводнились в Индийский океан, еще два — в Черное море.
Это Бор-4С, приземлившийся на полигоне Сары-Шаган.
В общем, аппараты системы «Спираль» летали вполне успешно и продемонстрировали правильность концепции. Причем еще при создании всем было очевидно, что схема «Спирали» значительно эффективнее, чем схема Шаттла. Но старые пердуны из ЦК требовали «делать как у американцев» — естественно, они это придумали не сами, у них на это мозгов не хватило, это было двинуто с подачи хохлища Глушко, генерального конструктора многоразового ракетно-космического комплекса «Энергия — Буран», академика АН УССР и АН СССР, ранее уже угробившего советскую лунную программу.
Ну и вот — уже вполне проработанную «Спираль» закрыли, кинули и прогадили колоссальные деньги в разработку «Бурана» — который оказался тупиком и никому не нужен. Да что там говорить — и Шаттл тоже оказался ошибкой.
При этом «Спираль» в предложенном компактном варианте — была вполне реализуема, причем без особых проблем. Даже самолет-разгонник в почти готовом виде уже существовал — вот он в ЛИИ на испытаниях в 1972 году:
Да-да, это пресловутый ракетоносец Т-4 Сухого, она же «сотка». Он как раз разгонялся до необходимой скорости на нужной высоте, и даже грузоподъемность у него была вполне достаточна для «Спирали». В дальнейшем с переходом на моторы НК-101 параметры можно было еще поднять.
Но партия сказала — делать Шаттл. Вот его и стали делать.
Интересный материал. Спасибо!
Я правильно понял, что «Спираль» — это трёхкомпонентная система (гиперзвуковой самолет+одноступенчатая ракета+компактный орбитальный самолет), где только второй компонент — ракета — является одноразовым?
Шолому, ВашеКотейше!
Это вы к тому что ннда звать Ололона — пусть и эту ракету на парашютах сажает?
Шолому, ВашеКарбюраторно!
Не-не, Маска со сказкой звать не будем. Ежели чо, то воспитаем в собственном коллехтиве))
Именно так. Причем разгонную ракету планировалось сделать на базе отслужившей срок БРСД. Их же всё равно утилизировать.
Но ведь БСРД надо было бы переделывать в разгонную ракету. Насколько затратным был бы этот процесс с технической и экономической стороны?
Привинтить вместо боеголовки ,,спираль,,?)
Думаю.. делов то))
Так и есть. Да чо уж там — даже если с нуля ракету делать, то ее проще делать на базе уже производимой боевой ракеты. Вот, например, ракета-носитель Космос-1 получена путем напяливания на одноступенчатой баллистической ракете среднего радиуса действия Р-14 еще одной ступени.
Ракеты-носители Днепр, Стрела, Рокот и Старт прямо представляют из себя отслужившие срок МБР.
Причем особенно меня веселит пятиступенчатая версия ракеты Старт — которая в девичестве 15Ж58 подвижного грунтового ракетного комплекса «Тополь», у которой вторая ступень ракеты, аналогичная второй ступени 15Ж58, встраивается дважды. Но есть и Старт-1 — четырёхступенчатая, то есть просто Тополь как он есть, без извратов. Полезная нагрузка для низких орбит (400 км) составляет примерно 850 кг для ракеты «Старт» и 500 кг для «Старт-1».
Стыковочный тока переделать.
Пиндосы со стыковочником на шаттлах извращались-извращались, но так со всеми пронблемаме и не шмагли полносью разобраца емнип.
Сейчас бы была рабочая система эвакуации с орбиты в случае серьезной аварии на МКС в принципе…
Двухместный грузовик — был бы одновременно примерно 6-местным автобусом для смены экипажей орбитальной станции. Ну и грузы бы возил для эксплуатации, вместо одноразовых ракет.
Тогда следовало бы разрабатывать совместимый комплекс из орбитальной станции и многоразовой транспортной системы.
Ваше Котейство.. МКС пока.. это конечная станция..
МКС-то МКС-ом, но стоило бы своё иметь, не находите? Особенно в свете событий последних лет.
И судя по всем очень дешевый.
Самого главного не потянули — сверх-звуковой самолёт-грузовик. Это явно самая сложная часть проекта. Т-4 для этих целей подходила слабо: у неё были другое предназначение (истребитель авианосцев). И, соответственно, другие нагрузки (2 КР во внутренних отсеках), другие режимы полёта (выход на цель и скоростной прорыв ПВО АУГ)…
В-общем там всё надо было переделывать. И вовсе не факт, что смогли бы добиться необходимой скорости с такой бандурой на загривке.
Ну хоть ты-то не неси ерунды. Вот тебе ракетоносец 3М Мясищева, переделанный для перевозки частей ракеты Энергия:

Вот он везет планер Бурана:
http://worldcrisis.ru/pictures/2325946/vertol4_1.jpg
Вот он взлетает с куском Энергии:

И садится:

Ты в курсе, что пресловутая хохло-Мрия Ан-224, построенная специально для перевозки грузов по проекту Буран-Энергия, никогда и ничего по этому проекту не возила, потому что всё прекрасно возил вот этот вот переделанный бомбер?
Известное хохлофото, где Мрия стоит с макетом бурана на спине — это фото с авиасалона в ЛеБурже, с показухи, устроенной, когда программа давно уже была закрыта.
Вот тебе Арбуз белуга:

Airbus A300-600ST Super Transporter, также известный как Airbus Beluga — широкофюзеляжный реактивный грузовой самолёт Airbus для транспортировки крупногабаритных грузов. Как не трудно догадаться, сделан на базе обычного А300.
А вот Боинг-747 дримлифтер:

Используется исключительно для транспортировки частей самолёта Boeing 787, производимых сторонними поставщиками.
Система Т-4 для использования в качестве разгонника «Спирали» подходила прекрасно. Тем более что ее следующая генерация — двухсотка — должна была выглядеть вот так:
http://alternathistory.com/files/users/user1088/38-2.jpg
Нет ни малейшего сомнения, что КБ Сухого гиперзвуковой носитель для «Спирали» сделало бы.
Исходные хотелки — типа 6 скоростей звука — уже были скорректированы, и «Спираль» пилили исходя из разгона до 3000 км/ч. И сотка, и двухсотка по расчетам разгонялись даже до более высокой скорости, и 24 километра потолка у «двухсотки», равно как и грузоподъемности, для запуска одноместной «спирали» хватало более чем. Чтобы было понятно — из 170 тонн взлетной массы бомбера больше половины — это топливо, нужное, чтобы пролететь 11000 километров. Разгоннику столько топлива не нужно, ему нужно просто набрать высоту, разогнаться, сбросить ракету с орбиталкой, и спокойно планировать обратно на аэродром.
Самое главное, что двигателестроителям удалось построить моторы, работающие на скорости более 3 скоростей звука, даже без перехода на ПВРД — речь про РД-36 и НК-101.
Пока летел с ,,куском Энергии, , кусог вырос))
щютка
Гена, у тебя в машине не такая стоит?))
Исходные хотелки — типа 6 скоростей(с)

Атож. Я это показываю, чтобы было видно — до какой степени безумные грузы на самом деле возят на самолете, исходно для перевозки такого груза не предназначенном. А то народ думает, что если бомбер сделан под ракеты внутри фюзеляжа — так на нем ничего другое нельзя возить. Хренушки — можно.
А вот вам штука, про которую вы вряд ли слышали:

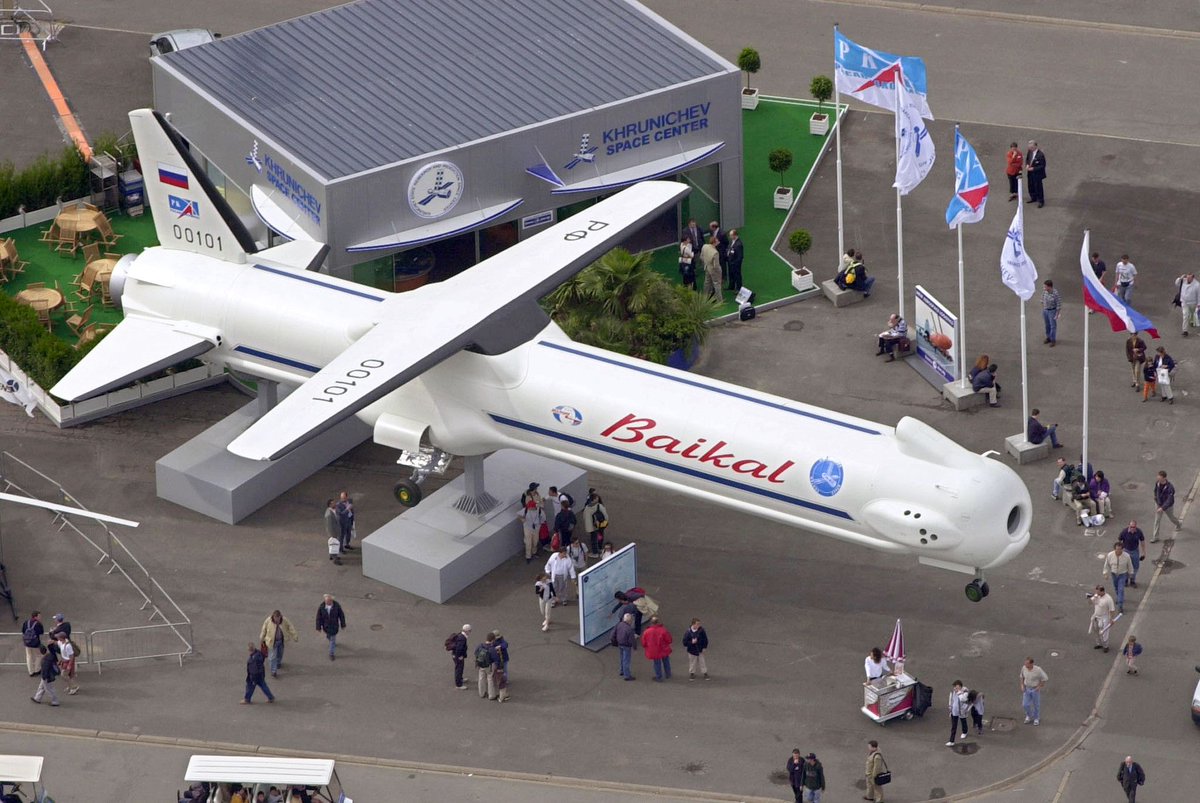

Это многоразовый разгонник байкал-ангара. Работает это вот так:

Разгонники (первая ступень) стартуют по-ракетному, а потом садятся по-самолетному. Илону Маску — хренца в ручонки.
Кстати, первая ступень, поскольку она летит еще в атмосфере — вполне может быть выполнена на обычных ТРД с форсажными камерами — например, на моторах НК-74, разработанных для модернизации Ту-160.
Впрочем, для простоты пока предполагаются реактивные двигатели.
Что то мне крылья напомнили ис детства.. Типа этого..
А на каком этапе реализации сейчас система Байкал-Ангара?
Статья 2019 года — https://urlzs.com/pyRnc
Я накидал материал.
Теперь это называется Крыло-СВ, и под него создано специальное КБ им. Бартини (под крылом у ЭМЗ Мясищева).
Испытание авиационного полета ракеты в режиме сброса ракеты в воздухе без вертикального старта с космодрома, предполагается выполнить в 2020 году. То есть летающий прототип уже фактически готов.

Похожий проект разрабатывает Airbus, у них он назвается Adeline. Интересно, что Airbus собирается применить нескладные крылья, при этом в крылья будут вмонтированы вентиляторные двигатели со складными пропеллерами.
3М — это всё-таки Мясищев. Они всегда делали нечто почти невозможное. :) В любом случае, это дозвуковой самолёт. И он в ипостаси бомбардировщика тоже дозвуковой. Т.е. в роли носителя Спирали совсем никак.
Про Ан-224 хорошо известный прикол. Но формально 1 раз таки возил. :)
Тоже с А и Б — грузовики у них есть, но вот (сильно)сверхзвуковой грузовик, да ещё с возможностью сброса половины своей массу на максимальной скорости — точно нет и не предвидится.
На счёт Т-4. То, что летало (базовый Т-4 «сотка»), для целей Спирали абсолютно не подходит. А вот Т-4МС «двусотка» (та что на схеме) дальше концепта не пошла. И работ там ещё… И, соответственно, никто не может гарантировать, что указанные характеристики будут достигнуты.
ЗЫ. Во сколько раз меньшую массу может выводить Спираль, если скорость носителя урезали в 2 раза?
